顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。顎式破碎機破碎方式為曲動擠壓型。工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，物料通過兩顎板之間的擠壓、搓、碾等實現多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，已破碎物料在重力的作用下，經顎腔下部的出料口自由卸出。隨著電動機的連續轉動，動顎做周期性的壓碎和排料，實現批量生產。

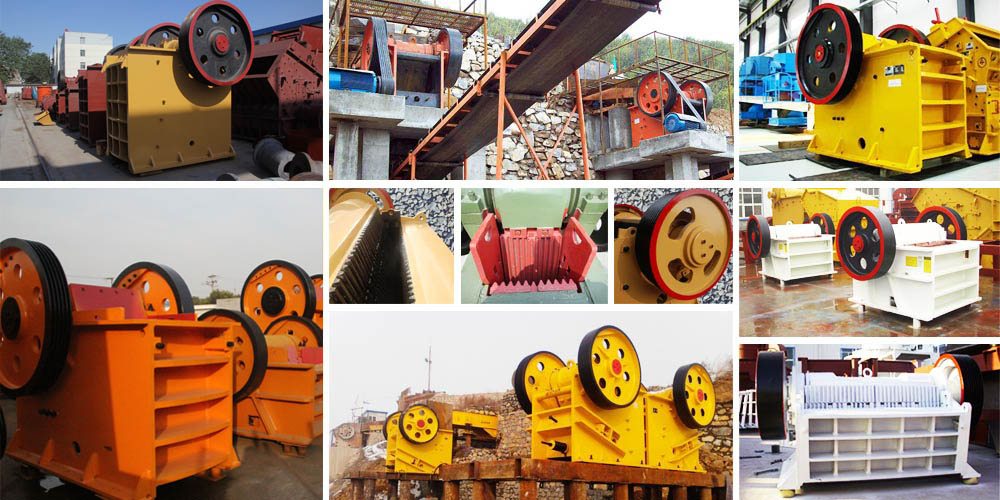

產品名稱：PE顎式破碎機系列
本系列產品，具有破碎比大、產品料度均勻、結構簡單、工作可靠、維修簡單、運行費用經濟等特點。廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動顎周期地靠近、離開定顎，從而對物料有擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。
顎式破碎機結構示意圖：
主要技術參數：
型號 | 進料口尺寸 | 最大進料粒度 | 排料口調整范圍 | 處理能力 (T/H) | 偏心軸轉速 (prm) | 電動機功率 (Kw) | |
PE-60X100 | 60X100 | 45 | 3－10 | 0.2－0.6 | 470 | 1.1 | |
PE-150X250 | 150X250 | 125 | 10－40 | 0.6－3 | 300 | 5.5 | |
PE-250X400 | 250X400 | 210 | 20－60 | 3－13 | 300 | 15 | |
PE-250X500Ⅰ | 250X500 | 210 | 20－80 | 5.7－31 | 300 | 18.5 | |
PE-250X500Ⅱ | 250X500 | 210 | 20－80 | 5.7－31 | 300 | 18.5 | |
PE-400X600 | 400X600 | 340 | 40－100 | 10－34 | 275 | 30 | |
PE-430X600 | 430X600 | 400 | 90－140 | 35－60 | 275 | 37 | |
PE-475X1050 | 475X1050 | 400 | 90－140 | 37.5－81 | 275 | 55 | |
PE-500X750 | 500X750 | 425 | 50－100 | 20－52 | 275 | 55 | |
PE-600X750 | 600X750 | 500 | 150－200 | 50－100 | 250 | 55 | |
PE-600X900 | 600X900 | 500 | 65－160 | 30－75 | 250 | 55－75 | |
PE-620X900 | 620X900 | 500 | 95－145 | 31－70 | 250 | 55－75 | |
PE-670X900 | 670X900 | 520 | 195－245 | 66－83 | 250 | 55－75 | |
PE-750X1060 | 750X1060 | 630 | 80－140 | 72－130 | 250 | 110 | |
PE-800X1060 | 800X1060 | 640 | 100－200 | 85－143 | 250 | 110 | |
PE-870X1060 | 870X1060 | 660 | 200－260 | 181－210 | 250 | 110 | |
PE-900X1060 | 900X1060 | 685 | 230－290 | 100－250 | 250 | 110 | |
PE-900X1200 | 900X1200 | 750 | 95－165 | 87－164 | 200 | 110 | |
PE-1000X1200 | 1000X1200 | 850 | 195－265 | 197－214 | 200 | 110 | |
PE-1200X1500 | 1200X1500 | 1020 | 150－300 | 250－500 | 180 | 160 | |
PEX-100X600 | 100X600 | 80 | 7－21 | 2－8 | 330 | 7.5 | |
PEX-150X750 | 150X750 | 120 | 18－48 | 5－16 | 320 | 15 | |
PEX-200X1000 | 200X1000 | 160 | 20－55 | 6.9－23.8 | 330 | 22 | |
PEX-250X750 | 250X750 | 210 | 25－60 | 8－22 | 330 | 22 | |
PEX-250X1000 | 250X1000 | 210 | 25－60 | 10－32 | 330 | 30－37 | |
PEX-250X1200 | 250X1200 | 210 | 25－60 | 13－38 | 330 | 37 | |
PEX-300X1300 | 300X1300 | 250 | 20－90 | 10－65 | 330 | 75 |
